HEIDENHAIN iTNC 530 573
16.4 Esecuzione programma
16.4 Esecuzione programma
Applicazione

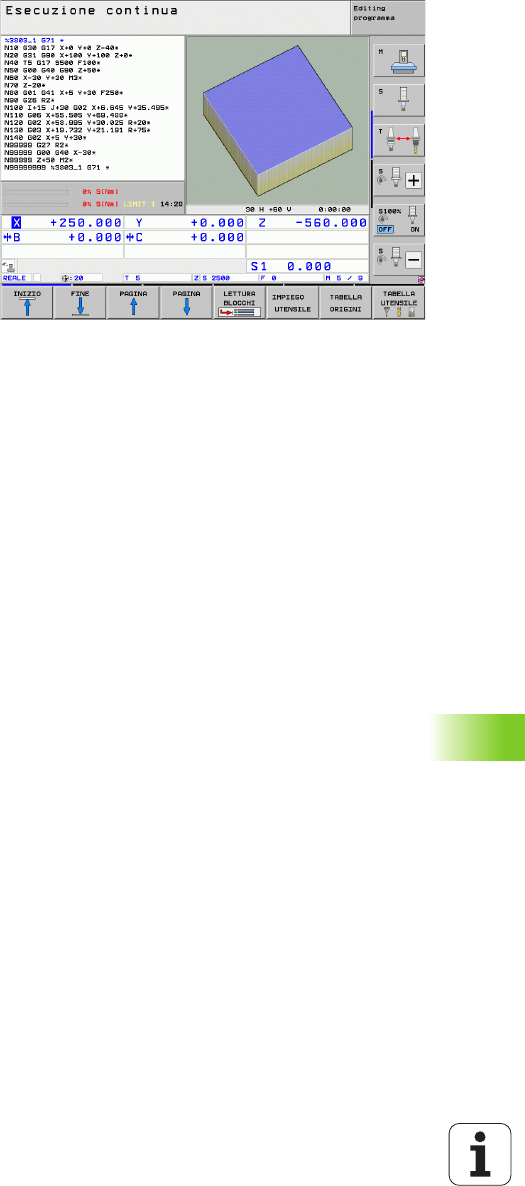

Nel modo operativo Esecuzione continua il TNC esegue il programma
di lavorazione in modo continuo fino alla fine dello stesso o fino ad
un'interruzione.
Nel modo operativo Esecuzione singola ogni blocco viene eseguito
singolarmente previo azionamento del tasto esterno di START.
Per l'esecuzione del programma sono disponibili le seguenti funzioni
TNC:
Interruzione dell'esecuzione del programma
Esecuzione del programma a partire da un determinato blocco
Salto blocchi
Editing della tabella utensili TOOL.T
Controllo e modifica di parametri Q
Correzione del posizionamento con il volantino
Funzioni per la rappresentazione grafica
Visualizzazione di stato supplementare
